AI時代，一切似乎真的不同。為了打造AI競爭力，美國CSP（雲端服務商）持續擴大支出，產業市調機構TrendForce預估，美、中兩國八大CSP，今年總計斥資逾七千億美元（約二十二兆新台幣）進行基礎建設，另有從模型進展到推論的龐大地端硬體，以及資料儲存的需求。
全球科技產業突然驚覺，為了擴張算力，須有更多GPU、更多儲存空間，來傳輸、儲存巨量資料，此時扮演儲存要角的記憶體，頓時成了歷史上從未有過的重要戰略物資。

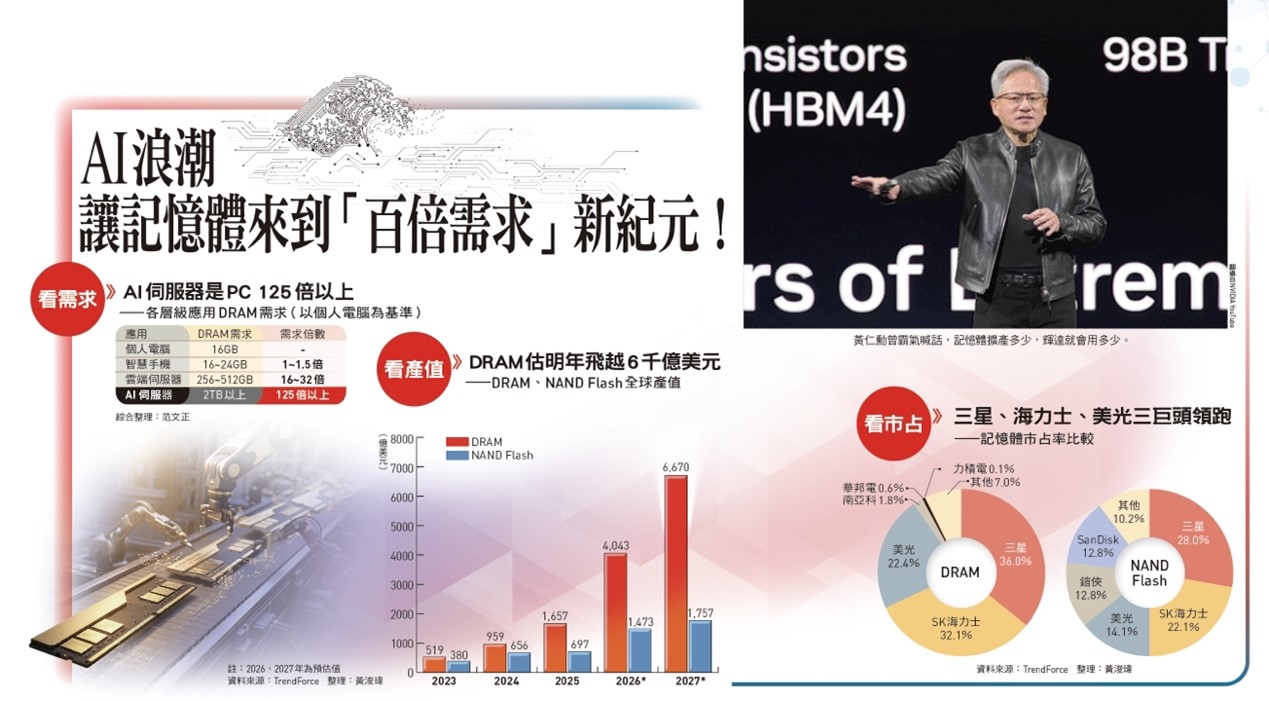

回顧過去二十年，記憶體產業其實早已進行一場巨變。根據WSTS（世界半導體貿易統計組織）與Gartner等統計，○五年全球記憶體產值僅約四八○億美元，當時仍是PC主導的時代；而在剛落幕的二五年，記憶體產值在AI狂潮推動下，已衝破二千一百億美元大關，二十年成長三．三倍。
單看DRAM市場，○五年全球市場規模約二五○億美元；到二五年，已擴張至一千六百億美元以上。二十年間，成長超過五倍。
而NAND Flash的成長曲線則更加陡峭，○五年的市場仍小於百億美元，二五年已接近七百億美元。主要原因是SSD（固態硬碟）正全面取代傳統硬碟，從個人電腦到資料中心，SSD已成為主流儲存設備。
不同記憶體產品產值都拉出高角度的成長曲線，市場需求的強烈程度，讓全球三大廠不約而同展開擴廠競賽。二六年，三星計畫投資約兩百億美元，主要集中於DRAM與HBM的產能擴張及先進製程；SK海力士約投資二○五億美元，重點在HBM4與高階DRAM 產能；美光也將投資約兩百億美元，涵蓋DRAM、HBM及NAND的技術升級與產能維護。

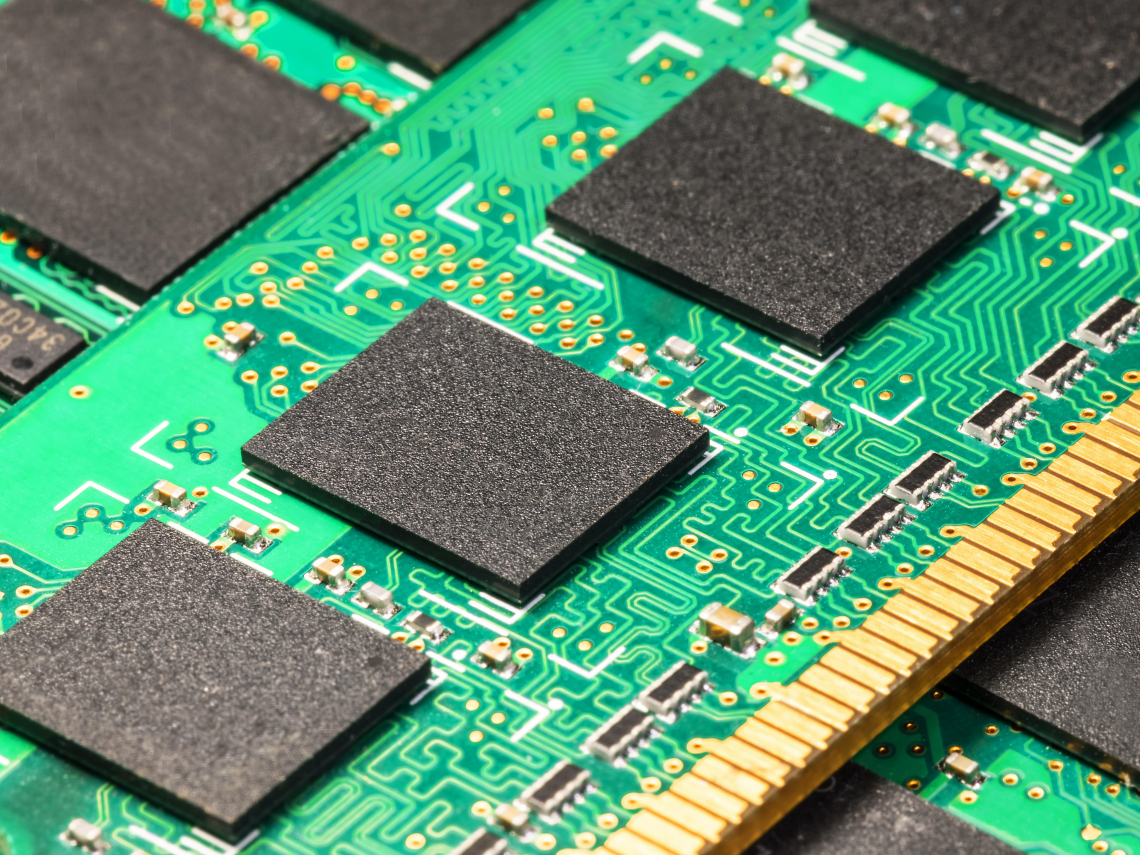

記憶體晶片是所有電子設備的「大腦緩衝區」與「資料倉庫」。其中，DRAM是系統運算時的主記憶體，負責即時資料處理，但電源關閉後資料即消失；而NAND Flash則是儲存裝置的核心，負責長期儲存，從SSD到手機儲存皆不可或缺。兩者共同支撐了主要數位經濟的資料流動。
然而，在AI算力瘋狂成長的今日，DRAM也形成一場新的階級革命。當前最炙手可熱的莫過於HBM（高頻寬記憶體），它透過3D堆疊技術，大幅改善處理器與記憶體之間的傳輸瓶頸，為AI運算時不可或缺的極速通道，就像搭乘直升機直奔一○一大樓頂樓；也是記憶體三大廠競相宣布加速擴廠投資的關鍵產品。
巨頭拚高價HBM 排擠DRAM產能
傳統標準型DDR，廣泛應用於個人電腦與傳統資料中心伺服器，在擴充性與成本之間取得最佳平衡，支撐起絕大部分的日常運算需求。
此外，LPDDR（低功耗記憶體）不再局限於手機與輕薄筆電等應用。由於AI伺服器的功耗龐大，電力成本與散熱負擔驚人，輝達自Grace CPU開始，大膽捨棄伺服器常用的標準記憶體，改為大量導入LPDDR5X，追求高頻寬、低能耗的效能。
除了上述主力，SRAM（靜態隨機存取記憶體）容量小、成本極高，擁有最快的反應速度，通常直接整合在處理器內部，作為最貼近大腦的高速暫存區；而NOR Flash存放設備開機與系統運作的最核心程式碼，具有讀取速度快、資料極其穩定的特質。
簡而言之，AI運算不只是腦力競爭，更是一場資料搬運的競速賽局。用一○一樓頂作為運算總部來比喻，想快速到達頂樓，HBM是空中直升機，LPDDR是節能快速電梯，NAND是低樓層的大型倉庫。當數據在這些階級間流動，速度與節能，將決定誰是算力戰場的終極贏家。
