輝達年度GTC引爆「Token經濟學」兆元商機！
面對黃仁勳的極限光速迭代，台灣供應鏈從系統代工到半導體業者，如何跟著他一起狂奔，搶下未來商機？
但台灣業者的主觀感受，遠非如此輕鬆。
一位業者透露，輝達為解決GPU算力被儲存效率不彰影響效能，已在今年宣布將推出儲存機櫃（CMX），「其實這在年初只是個概念，輝達卻在展前三周緊急下達動員令，叫ODM廠火速趕工，在展場上做出完整的機櫃。」
而身處這場AI革命核心的台灣電子供應鏈，也正跟隨輝達面臨一場商業模式的調整。為了極致的速度與規模，輝達導入了標準化與模組化設計，比如黃仁勳就在演講上驕傲表示，Vera Rubin平台導入無線纜化設計，「讓機櫃組裝時間，從兩天縮短成為兩小時。」
一位供應商無奈坦言：「不管是NVL72、MGX還是傳統的HGX架構，輝達早就把細節都設計好了，我們這些人其實只是在後面拚量產。」這讓許多台灣代工廠面臨挑戰。
一名業者指出，標準化意味著代工廠失去了組裝變化與機構設計等附加價值，各家大廠只能靠著比拚經濟規模、生產良率來競爭。因此，儘管輝達機櫃售價年年上漲，幾家台灣的伺服器大廠，毛利率都出現肉眼可見的下滑。
「當我們營業額是以倍數在成長時，你怎麼可能會期待毛利一模一樣呢？未免這世界也對我們太好了吧。」但一名業者坦言，毛利下滑本就在預期之內，只要公司的每股稅後純益（EPS）持續成長，就是對股東有利。

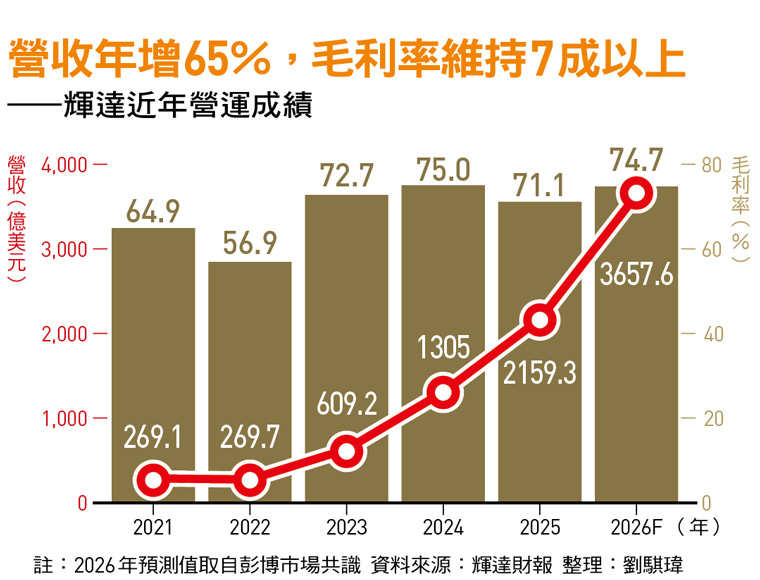

另一方面，輝達因為支援人力有限，也會挑選特定且具備強大量產能力的大廠進行機櫃深度合作，資源不夠的廠商，並不容易跨入機櫃生意，再加上其他ASIC業者，除了谷歌與AWS以外，多數不成氣候，因此儘管這樁生意並不輕鬆，目前各大廠商絕對還是以喊出一兆美元需求的輝達，馬首是瞻。

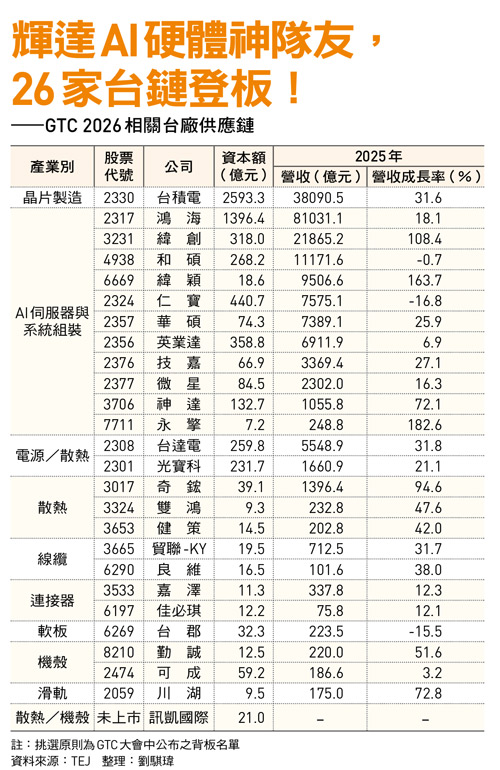

台灣各大電子廠，為了搶食一兆美元大餅，早已各出奇招。其中，又以電子七哥之首鴻海，布局最為廣泛深遠。
鴻海與輝達早在○二年就因消費性顯示卡結緣，一六年雙方更合作開發出第一代HGX伺服器，交情不言而喻。

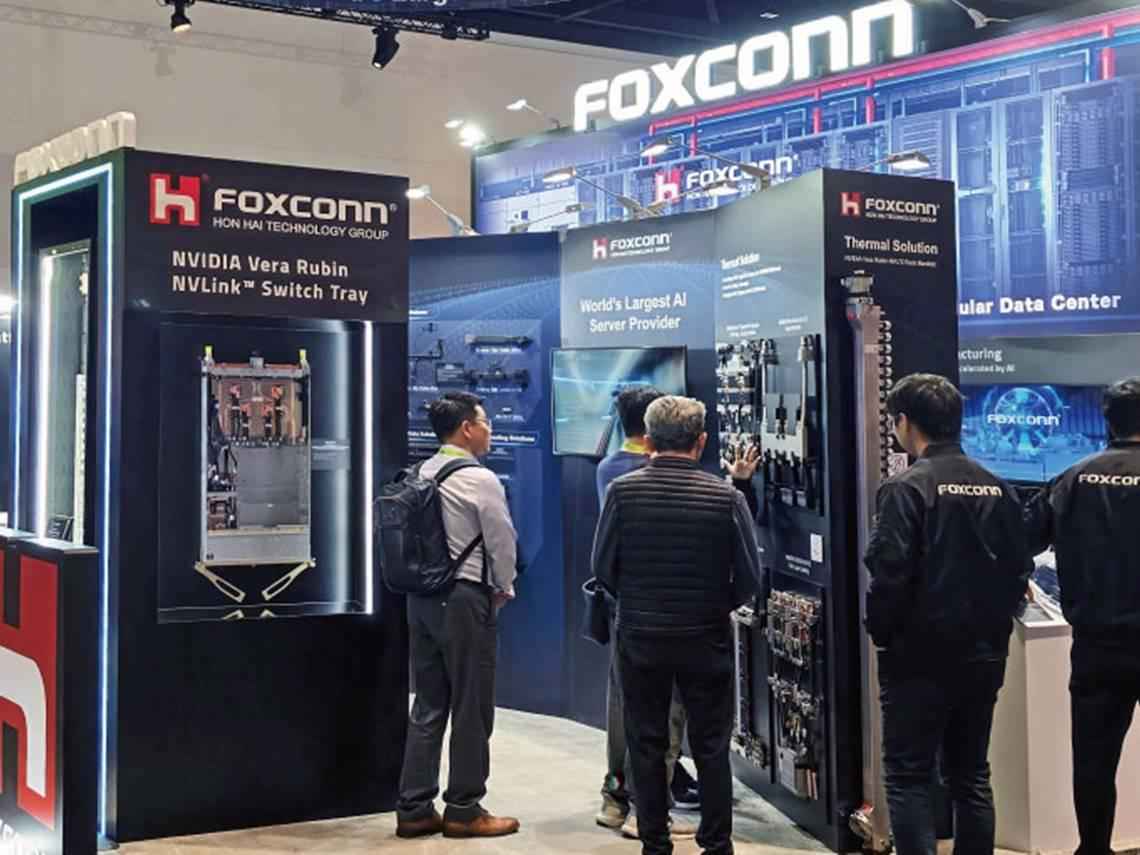

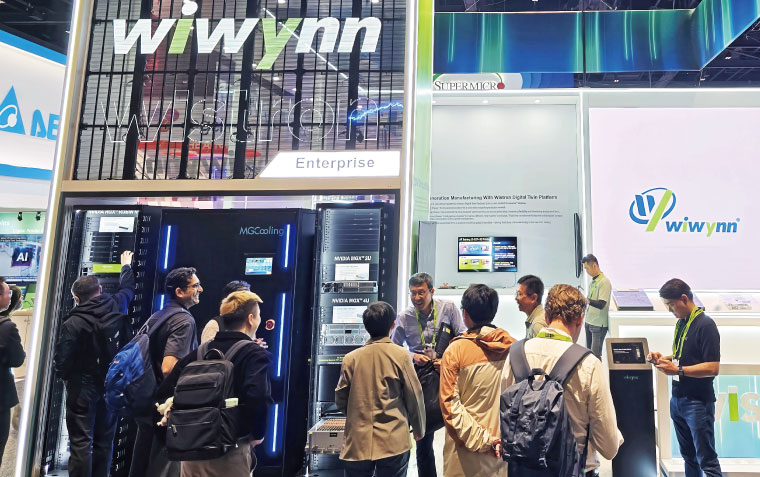

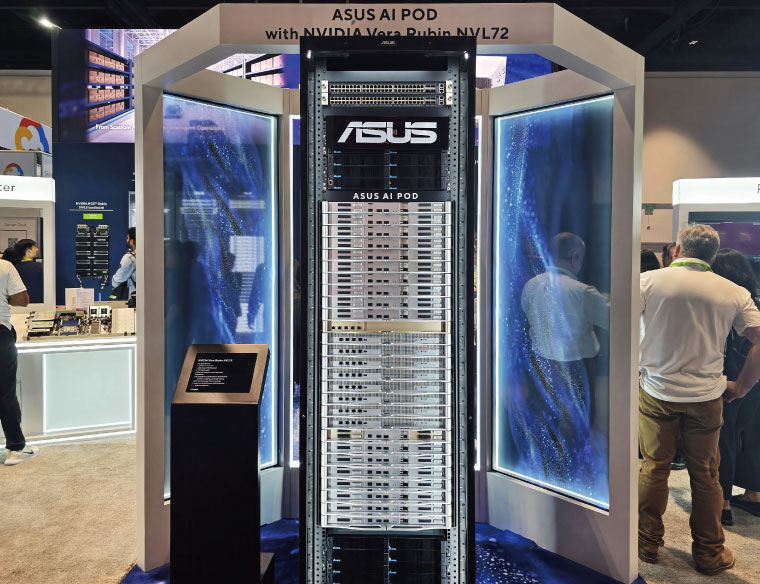

▲▼為搶攻輝達1兆美元的商機，電子七哥在GTC大會展出最新布局。（圖由上而下為緯創／緯穎及華碩展攤）
除了長期合作關係，鴻海更是台灣電子廠中，少見具備完整垂直整合能力的業者。知情人士指出，公司為了服務輝達，大舉調動各事業群資源，將過去在智慧型手機、電動車領域累積的表面處理與散熱技術，無縫轉移到伺服器領域，從最底層的零組件、GPU模組，一路包辦到整機櫃液冷系統。
除了強大的供應鏈整合，在GTC展位上，鴻海也將三分之二的空間，用來展示除了機櫃以外的各式終端AI應用，頗有向客戶證明，公司正從代工走向整體解決方案的決心。
電子「二哥」緯創集團，與輝達的淵源則建立在伺服器端，從V100、A100世代晶片起，就是輝達企業級GPU基板（UBB）的早期獨家代工廠，一路延續合作至今。
面對當前爆量的AI需求，緯創及旗下緯穎的策略非常清楚，現階段市場最重要的就是交貨速度，誰能愈快將產品組裝出貨，誰就愈能確實把訂單變成營收。
為了達到高效率交貨目標，緯創在產品設計階段，會提前將後端製造團隊拉進會議，直接將生產自動化列入產品研發時的優先考量，同時也透過與供應鏈協力推進，不自行盲目投資所有的關鍵零組件，避免合作夥伴最後變成競爭對手。例如在GTC上就展出合作夥伴元鈦液冷散熱、波若威FAU產品，公司專注於系統整合。
代工大廠廣達則採取軟硬兼施策略，公司本來就是輝達系統小板的首批設計夥伴，也在各式機櫃的早期設計階段就參與新產品設計，但旗下品牌雲達攤位上卻不見酷炫的零組件、散熱系統展示，反而將攤位劃分為幾大主題區，主推搭載管理軟體的終端解決方案，專注於中小型企業、實驗室等用戶。
面對伺服器產品毛利率下降，近年積極投入伺服器事業的華碩營運長謝明傑一針見血地分析：「必須盡量尋找大型的客戶，因為一定要靠客戶的量出來，才能有效降低成本。」
相較於華碩鎖定大客戶，技嘉與華擎則選擇走不同的路。
技嘉總經理李宜泰表示：「我們的策略是做品牌，而不是純代工，面對不懂建置的客戶，我們會幫忙提供管理軟體與整套解決方案。」華擎總經理許隆倫指出：「我們是系統廠，沒有龐大的研發資源做零組件垂直整合，只要市場夠大，我們鎖定利基客戶一樣能賺錢。」
雖然各家接單戰略不同，但對於Token經濟帶來的長遠硬體需求，大廠們皆樂觀以待。
許隆倫直言，「最終的AI應用客戶，後面一樣都是硬體，對我們而言是巨大的商機。」謝明傑則觀察，關鍵在於「前端應用必須存活，如果前端軟體應用死掉，後端硬體最後也會死掉。」

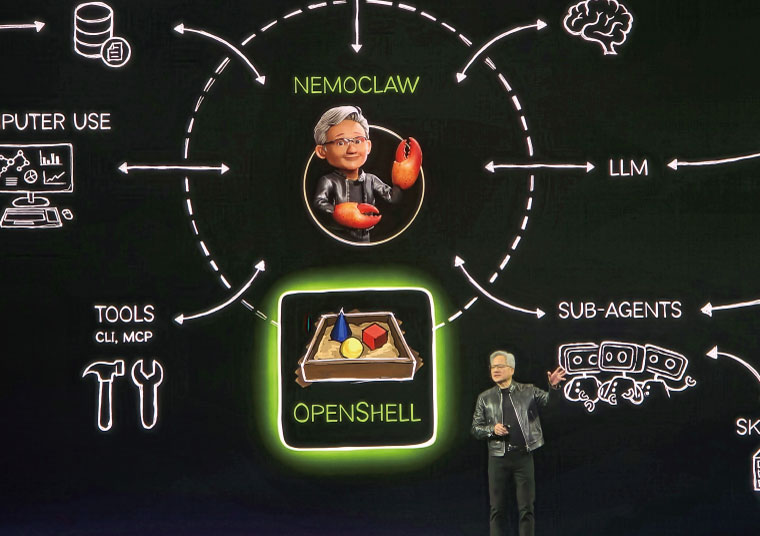

▲法人看好，NemoClaw主打一鍵部署與混合模型，也與各大軟體企業平台整合，將加速企業導入意願。
而這波由終端Token應用向上游推升的擴張浪潮，也湧向了半導體製造與測試供應鏈端。
Vera Rubin平台最核心的運算晶片，仍高度依賴台積電先進製程，台積電因此穩居基礎設施擴張的最大贏家；隨著輝達推出的各式機櫃平台，建置將大幅帶動遠端伺服器管理晶片（BMC）需求，使市場龍頭信驊直接受惠。
更驚人的是，隨著先進製程進入三奈米與二奈米，單顆晶片高度整合了數十億個電晶體，面臨更大封裝、更高功耗與極大發熱量，讓相關封測、PCB及載板的台灣供應鏈受惠。
身為輝達供應鏈的台灣載板龍頭欣興高層指出，隨著現在承載晶片的載板尺寸超過一二○毫米，層數逼近三十層、厚度五毫米，「現在我們甚至需要有高階無塵室等級的載板工廠。」
半導體測試介面廠穎崴全球業務營運中心執行副總經理陳紹焜指出，AI晶片的測試時間從過去只需幾秒鐘，暴增到幾十分鐘甚至數小時。
被問到輝達晶片迭代速度加快，對供應鏈是好是壞？陳紹焜直言：「產品迭代愈快、週期愈短，我們賺得愈多。」晶片測試複雜性大幅攀升，讓後段測試供應鏈需求大爆發。
從探針卡廠、到封測廠、設備廠，皆成為輝達供應鏈的大贏家。從上層的半導體供應鏈，到代工廠的規模戰，黃仁勳的Token經濟與追求極限的精神，正在繼續帶領台灣供應鏈往前走。
