6大封測廠掀起190億美元資本戰，台積電有60億到128億美元資本支出將用在封裝測試等，當一線廠如火如荼進行軍備賽，二線廠找到自己的戰場，提前把產品技術做精、做強，備好產能，依舊可以殺出一條血路。
二○二六年，全球封裝測試業正在進行一場過去罕見的資本競賽。
日月光、Amkor、力成、長電科技、通富微電與京元電子，六大封測公司今年資本支出加總約一九○億美元，直逼六千億新台幣。其中，全球最大封測集團日月光投控一家，即高達一○五億美元，超過三千億新台幣，手筆最大；就連京元電子今年預計投資的金額來到十五．七億美元，竟超過去年全年的十一億美元營收。若再計入台積電，金額就更驚人，總計有六十億到一二八億美元資本支出將用在封裝測試、光罩等領域。今年這幾家公司投資在後段封測的金額，合計將近新台幣兆元之譜。
這些資本支出，大部分都來自AI的催動。因為隨著AI晶片與封裝愈做愈大，封測被推到了前所未有的位置。封測市況也呈現出空前的繁榮，光是台灣封測產值就預估破九千億新台幣；而全球封測市場的規模，同樣每年都能正成長。
市況的繁榮程度，今年四月台積電董事長魏哲家在法說會也有所解釋，他提到，隨著晶片尺寸放大，先進封裝面臨應力、翹曲與散熱限制，另一方面，產能仍然吃緊，因此必須與OSAT（專業委外封裝測試）業者合作。
魏哲家一面直陳先進封裝製程的挑戰高，一面又點出產能不足的現況，這些通常伴隨CoWoS、異質整合、HBM（高頻寬記憶體）與矽光子等專業字眼而來的「先進封裝」正成為當前的天之驕子，龐大的需求暴起，業者斥重金進行大擴廠、投資人關愛的眼神追著它們跑。
封測不再是代工配角 AI重寫價值鏈
在SEMI台灣區總裁曹世綸眼中，這次封裝產業的演變，過去是設計、製造、封裝、測試像接力賽「一棒接一棒」，但3D IC、HBM、CPO（共同封裝光學）等需求興起後，界線愈來愈模糊，從晶片設計階段就得把製造、封裝與測試一併納入。「封裝跟測試，不再只是整個製程的輔助角色。」他認為AI正重新改寫半導體價值鏈的分工。
問題是，當巨人的投資油門因為AI愈踩愈深，台灣還有一大群中小型封測廠，一年營收可能只有百億，甚至數十億元，連日月光單月營收的三分之一都不到；沒有媲美大廠的資源，也不可能同時在廠房、設備、人才與先進封裝技術上全面開戰。
即使是力成、京元電已躋身全球前十大，也與日月光相距甚遠。檢視八月營收，日月光八二二億元，力成八十五．六億元，京元電四十．八億元，可說不在同一維度上。
二線封測兩樣情 贏者做對什麼？
換言之，面對AI帶來的封測盛景，中小型廠未必能雨露均霑。

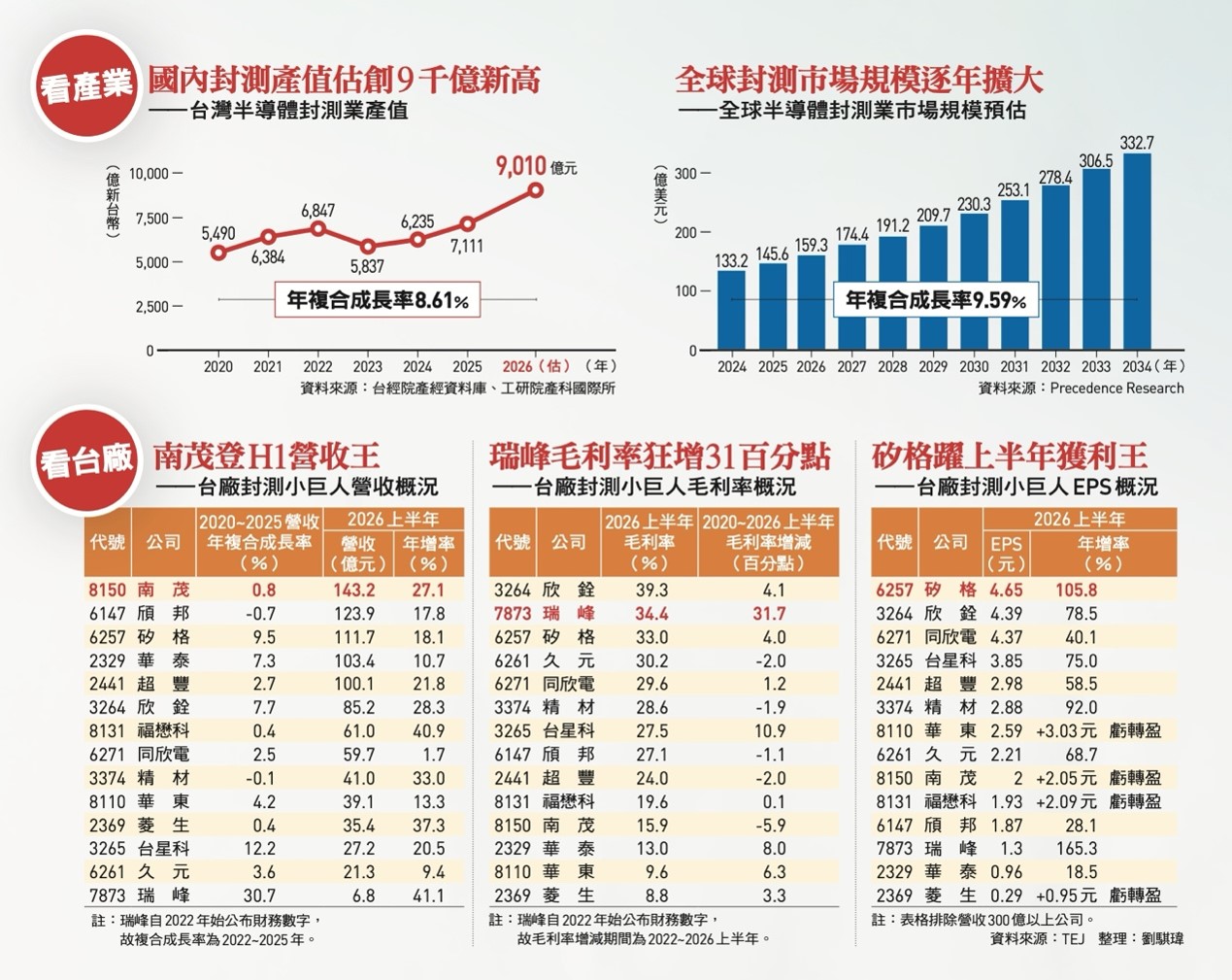

攤開台灣這些二線封測廠，比較二○年至二五年的營收，頎邦從二二三億元降至二一五億元；南茂、福懋科、精材與菱生，也大致停留在五年前的規模。這些公司的共同點，是原有主力產品並非這一波AI伺服器中最直接受惠的GPU、AI ASIC高階封測。
但有另一批公司，卻走出不同曲線。
矽格受惠先進製程產品比重提高，以及ASIC、光通訊、記憶體客戶放量，五年來營收大躍進，成長達五八％，今年上半年也交出較去年同期成長十八％的好成績，毛利率亦由二九％升至三三％；擅長高階晶圓凸塊、覆晶封裝、晶圓測試及2.5D、3D的台星科，今年上半年營收也一舉成長兩成，毛利率則由二○年的十六．六％提高至二七．五％。
同樣是二線廠，卻走出不同的命運，關鍵在於能不能找到自己的戰場。
工研院產科所分析師陳靖函認為，AI晶片數量增加、複雜度提高，正同步拉高測試需求，「具有測試專業的封測廠，就有機會受惠。」換言之，在特定封裝領域愈專精，愈不怕競爭。
譬如台星科，便在晶圓凸塊找到自己的戰場。當晶片從傳統打線封裝轉向Flip Chip（覆晶封裝）、WLCSP（晶圓級封裝）等架構，台星科多年累積的Bumping（凸塊）能力，也跟著從利基技術變成更重要的製程環節。
